倉庫自動跟蹤定位射流滅火系統設計方案
瀏覽： 發布日期：2020-12-30
一.1 項目背景
隨著社會的發展，經濟的繁榮，現代化科學技術，自動化，智能化得到越來越廣泛的應用。智能消防產品的應用已經變得尤為重要。它不僅可以及時準確的發現識別火災，還可以將火災消滅在早期。對提高管理管理水平，保障安全，消除火災隱患，防止意外發生都有著不可替代的重要作用，是步入現代化管理的重要標志之一。自動跟蹤定位滅火系統在現代消防安全系統中具有獨特作用，它能被廣泛應用的重要原因是它能夠早期發現，早期處理，及時準確的將火災消滅在萌芽期。它已成為人們?cè)诂F(xiàn)代化管理中進行火災預防的一種極為有效的工具。
自動跟蹤定位滅火系統同時是消防安全防范體系中的一個重要組成部分，是一種先進的、防范能力極強的綜合系統。它完全可以自動發現火災消滅火災。同時自動跟蹤定位滅火系統還可以與其他消防設備進行聯動對火災控制有進一步的保障。隨著社會的進步科技的發展自動化、智能化消防產品已經有了長足進展，已成為消防安全體系中不可或缺的重要組成部分。
一.2 項目概述
1.2.1項目需求本項目為自動跟蹤定位射流滅火裝置，該系統可以在火災發生早期及時發現并消滅火災。
該系統為自動化智能化消防產品，整個滅火過程不需要人員操作。使用方法簡單可靠。該系統對于大空間滅火效果更佳。同時該系統還可以與其他消防設備實行聯動。
本次項目設計自動跟蹤定位射流滅火裝置的使用主管道的口徑為DN150，支管使用DN50的消防管道，最大噴水流量為40L/S。設計采用ZDMS0.6/5S-JXP的滅火裝置，現場控制箱和遠程控制柜。
本項目是針對老項目改造，由于時間久加上線路老化，特對原自動跟蹤定位射流滅火系統進行更新改造。第一批改造項目為10套。軍巡鋪品牌自動跟蹤定位射流滅火系統，一臺水炮配備一個電磁閥，現場控制箱可以控制4臺水炮，水炮的進水口徑為50管道，采用DN50法蘭對接的方式連接。電磁閥采用DN50的電磁閥，電壓為220V.
1.2.2項目設計依據
1、《自動跟蹤定位射流滅火系統》GB25204-2010
2、《大空間智能型主動噴水滅火系統技術規程》CECS263：2009
3、《消防炮》GB19156-2019
4、《自動消防炮滅火系統技術規程》CECS245-2008
1.2.3產品組成部分
消防水池，消防水泵，閥門，消防管道，水流指示器，壓力開關，電磁閥，自動跟蹤定位射流滅火裝置，控制箱，遠程控制器，接線部分。
管道設計依據：《消防給水及消火栓系統技術規范》
¨控制方式為現場控制，遠程控制。
¨自動跟蹤定位射流滅火裝置系統安裝方式為外絲口連接，口徑為DN50。然后連接1.5米的DN50消防管道，管道連接在DN250主管道上。自動跟蹤定位射流滅火裝置的保護半徑為35米，管道在廠房兩邊安裝，共需要自動跟蹤定位射流滅火裝置ZDMS0.6/10S -JXP水炮16臺，DN50電磁閥16個，現場控制箱4個及聯控主機一臺。
1.2.4自動跟蹤定位射流滅火裝置特點：
1、采用雙波段紅外、紫外兩級探測火焰技術，可早期發現火源，探測準確率較高；
2、采用雙單片機控制技術，性能穩定可靠，具有較強的抗干擾能力；
3、設備具有自診斷功能，可有效檢測設備運行工作狀態，確保設備可靠運行；
1.2.5自動跟蹤定位射流滅火裝置安裝：

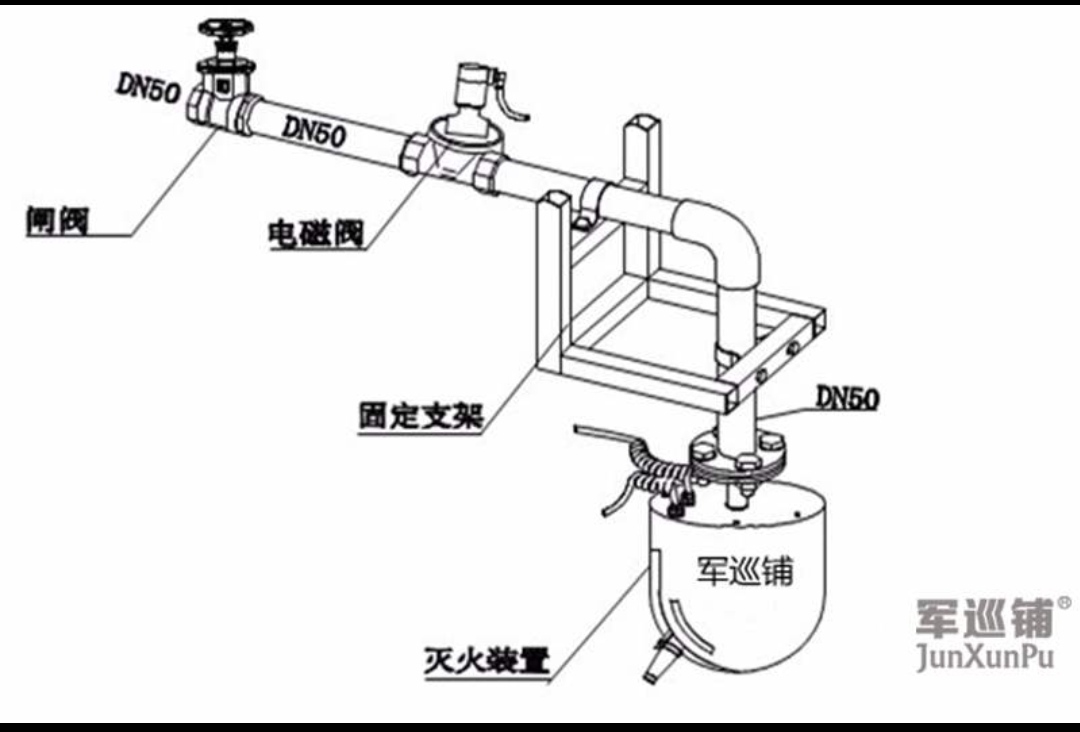

1、一般安裝高度在6-22米，探測器安裝方式為吊裝，吊裝安裝在吊頂或者屋頂，使用M6的膨脹螺絲固定。
自動跟蹤定位射流滅火裝置安裝注意：
● 電磁閥和大空間智能型噴水滅火裝置安裝應在管道沖洗合格后進行；
● 電磁閥應靠近大空間智能型噴水滅火裝置水平安裝；
● 不得將導線功能混淆；
● 探測器周圍不得有遮擋物，以避免影響探測視角；
1.2.7自動跟蹤定位射流滅火裝置布線：

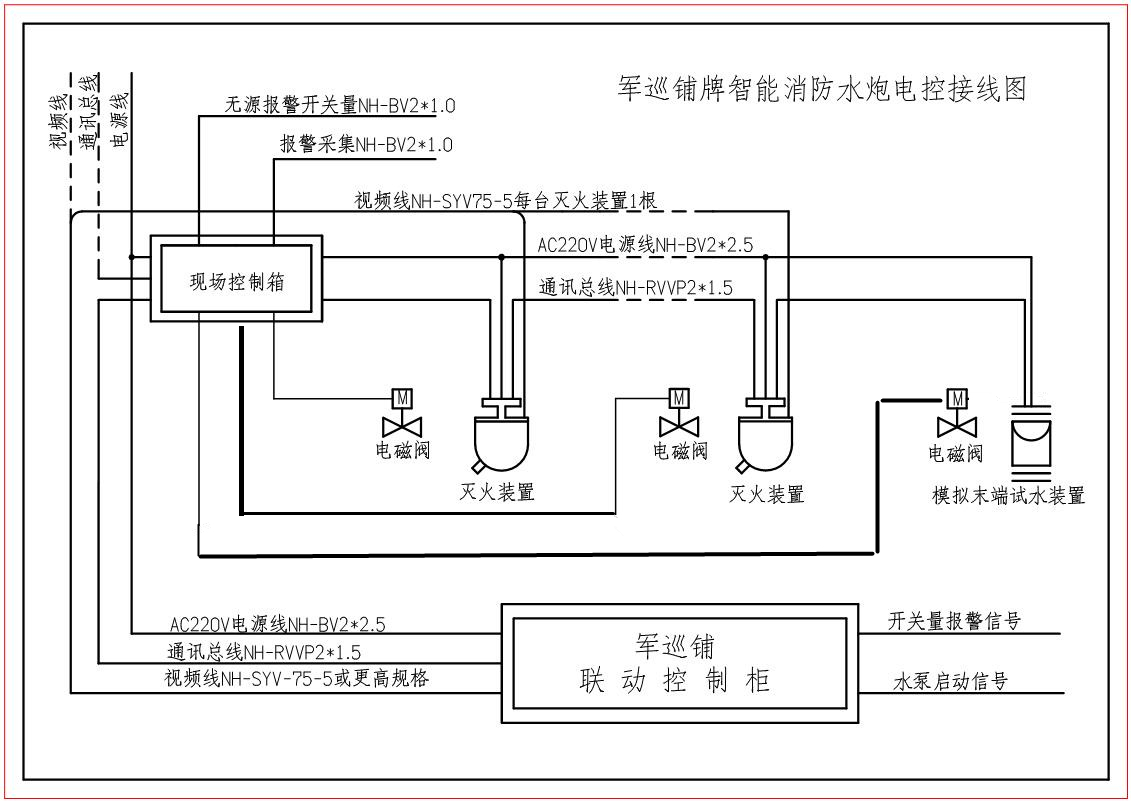

軍巡鋪品牌ZDMS0.6/5S-JXP自動跟蹤定位射流滅火系統的布線方法：
一、現場控制箱與水炮連接需要三組線：
1、電源線，220V電源，常用NH-RVS線路，俗稱雙絞線。線徑為2*1.5平方毫米，由于一個現場控制箱可以控制多臺水炮，電源線可以進行串聯方式連接。
2、通訊線；常用NH-RVVP線路，俗稱屏蔽線。線徑為2*1.5平方毫米。同樣，在控制多臺水炮時，通訊線可以進行串聯方式連接。
3、電磁閥電源線；采用220V的電磁閥，常用NH-RVS線路，線徑為2*1.5平方毫米，電磁閥需要單獨控制，一臺水炮配備一個電磁閥，線路單獨布線。
注意事項：220V強電和弱電之間有干擾，會造成通訊不暢，電源線和通訊線應單獨穿管。
二、現場控制箱和主機連接
1、電源線；220V電源線，常用NH-RVS的線路，線徑為3*2.5平方毫米。連接方法，從主機輸出電源連接到現場任意控制箱，然后控制箱之間采用串聯方式連接。
2、通訊線；常用NH-RVVP屏蔽線，線徑為2*1.5平方毫米。連接方式，從主機輸出通訊線到現場任意控制箱，然后控制箱之間采用串聯方式連接。
3、視頻線；常用SYV75-5線路。連接方法，從主機分別連接到每一臺水炮。
